Фасадная система не может быть надёжной без правильного подбора оцинкованного профиля и комплектующих. Именно эти элементы формируют основу навесного вентилируемого фасада, на которую крепится облицовка. От их геометрии, прочности и антикоррозионных свойств зависит срок службы всей конструкции. В этом материале — подробный разбор ассортимента, свойств и применения оцинкованных профилей на строительных объектах.
Виды оцинкованных профилей
Профиль подбирается по задачам проекта и типу облицовки. Форма сечения определяет, какую нагрузку он способен нести, а также влияет на удобство монтажа.
Основные типы:
- П-образный — базовый вертикальный элемент, универсален.
- Т-образный — применяется для увеличения жёсткости, часто используется в центральных осях каркаса.
- С-образный — облегчённый вариант для вспомогательных участков.
- Z-образный — промежуточный, часто используется при двойной обрешётке.
- Г-образный — горизонтальный несущий профиль.
- Декоративные планки — закрывают внешние углы, создают завершённый вид.
- Кронштейны — соединяют профиль с несущей стеной, обеспечивая необходимый вылет.
Каждый тип выполняет строго определённую задачу. Комбинация профилей подбирается индивидуально для каждого фасада.
Технические параметры
Профили производятся из оцинкованной стали с разной толщиной и формой сечения. Выбор зависит от ветровой нагрузки, веса облицовки и проектных решений.
| Параметр |
Диапазон значений |
| Толщина металла |
от 0.5 до 2.0 мм |
| Длина стандартная |
3000 мм |
| Покрытие |
Цинк, грунт, окраска по RAL |
| Тип кронштейна |
Стандарт, с вылетом от 50 до 350 мм |
| Класс горючести |
НГ (негорючие) |
Важно соблюдать проектные допуски: ошибки в толщине или вылете могут привести к деформации фасада.
Области применения
Оцинкованный профиль используется в подсистемах вентилируемых фасадов. Он обеспечивает надёжную фиксацию облицовочных панелей и равномерное распределение нагрузки.
Типовые случаи применения:
- навесные фасады из композитных панелей, HPL, керамогранита;
- высотные здания с требованием к ветрозащите;
- промежуточные монтажные конструкции внутри фасадной системы;
- внутренние перегородки и технико-архитектурные элементы.
Материал подходит как для новых объектов, так и для реноваций, где требуется лёгкая и надёжная подконструкция.
Преимущества оцинкованных профилей
Использование оцинкованной стали даёт уверенность в долговечности фасадной подсистемы. Материал не требует покраски и легко выдерживает эксплуатацию в агрессивной среде.
Ключевые преимущества:
- стойкость к коррозии без дополнительных защитных слоёв;
- стабильная геометрия при перепадах температуры;
- высокая несущая способность даже при малой толщине металла;
- возможность изготовления профиля под конкретный размер.
Сталь с цинковым покрытием служит десятилетиями и требует минимального обслуживания.
Проектирование и монтаж
Ошибки на стадии проектирования могут дорого обойтись при монтаже. Профиль нужно подбирать исходя из расчёта нагрузок, шага установки и особенностей облицовочного материала.
На что обращают внимание:
- расчёт нагрузки на каждый узел крепления;
- совместимость профиля и кронштейнов;
- возможность деформации при температурных изменениях;
- простота и скорость монтажа.
Производители выпускают стандартные типы, но на крупных объектах часто используются кастомные размеры. Это позволяет оптимизировать расход и точно подогнать систему под геометрию здания.
Оцинкованные фасадные профили — это несущая основа навесного фасада. Они формируют каркас, обеспечивают монтаж облицовки и влияют на общий срок службы конструкции. При выборе важно учитывать не только форму, но и толщину металла, покрытие и точность изготовления. Это недорогой, но критически важный компонент фасадной системы, на котором не стоит экономить.
Часто задаваемые вопросы об оцинкованных профилях и комплектующих
В раздел входят элементы для устройства фасадной подсистемы: вертикальные П-, Т- и С-образные профили, горизонтальные Г-образные профили, промежуточные Z-образные профили, декоративные планки внешнего угла и кронштейны для крепления каркаса к основанию.
Оцинкованные профили формируют несущий каркас навесного вентилируемого фасада. К ним крепят облицовочные материалы: металлокассеты, профнастил, композитные панели, фиброцементные плиты и другие фасадные листовые материалы. Профили также помогают выровнять плоскость фасада и сохранить вентиляционный зазор между стеной и облицовкой.
Фасадная подсистема — это каркас, на который устанавливается облицовка навесного фасада. Обычно в нее входят кронштейны, направляющие профили, крепеж, терморазрывные прокладки, доборные элементы и узлы примыкания. Состав подсистемы зависит от основания стены, высоты здания, веса облицовки и расчетных нагрузок.
Оцинкованный профиль изготавливается из стали с цинковым защитным слоем и часто применяется как несущий элемент фасадной подсистемы. Алюминиевый профиль легче и устойчив к коррозии, но обычно дороже. Выбор зависит от проекта, типа облицовки, нагрузок, бюджета и требований к долговечности конструкции.
П-образный профиль используют как базовый вертикальный элемент фасадной подсистемы. Он служит направляющей для крепления облицовки и помогает сформировать ровную плоскость фасада. В каталоге МОСФАСАД П-образный профиль представлен с толщиной 1,2 мм и длиной 3000 мм.

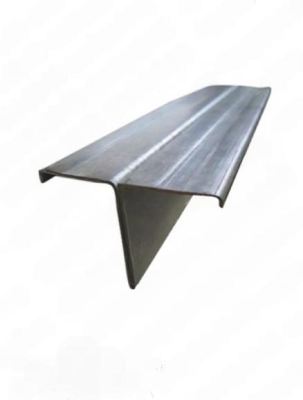

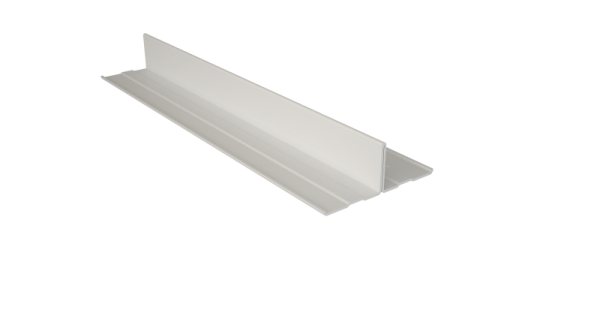

Т-образный профиль применяют как вертикальную направляющую, чаще всего в местах стыков облицовочных материалов или на участках, где нужна повышенная жесткость каркаса. Он помогает распределить нагрузку и обеспечить надежное крепление фасадных панелей или кассет.
Г-образный профиль используют как горизонтальный несущий или вспомогательный элемент фасадной подсистемы. Он может применяться при устройстве горизонтально-вертикального каркаса, в узлах примыкания и на участках, где нужно сформировать дополнительную опору для облицовки.

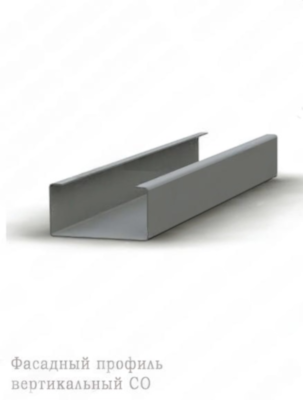

С-образный профиль применяют как вертикальный элемент подсистемы на вспомогательных или менее нагруженных участках. Конкретное применение зависит от схемы фасада, типа облицовки, шага направляющих и расчетных нагрузок.

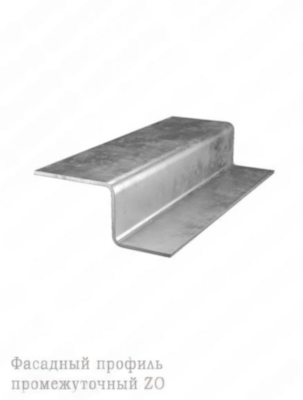

Z-образный профиль используют как промежуточный элемент, в том числе при устройстве двойной обрешетки или сложных узлов фасадной подсистемы. Он помогает связать элементы каркаса и вывести облицовку в нужную плоскость.
Кронштейны соединяют фасадный профиль с несущей стеной. Они задают вылет подсистемы, помогают компенсировать неровности основания и воспринимают нагрузку от облицовки, ветра и собственного веса каркаса. В каталоге представлены кронштейны с разным вылетом от 50 до 350 мм.
Вылет кронштейна выбирают по проекту. Он зависит от неровности стены, толщины утеплителя, требуемого вентиляционного зазора и положения облицовки относительно фасада. Если основание имеет большие перепады, может потребоваться больший вылет или комбинирование кронштейнов разных размеров.
В каталоге МОСФАСАД для фасадных профилей указана длина 3000 мм. При расчете количества нужно учитывать не только высоту или ширину фасада, но и схему стыков, подрезку, запас на отходы, расположение проемов и выбранный шаг направляющих.
Толщину профиля подбирают по расчету с учетом веса облицовки, высоты здания, ветровой нагрузки и шага крепления. В каталоге МОСФАСАД для многих фасадных профилей указана толщина 1,2 мм, а для отдельных элементов доступны варианты 2,0 мм. Чем выше нагрузка, тем внимательнее нужно подбирать сечение и толщину металла.
Оцинкованный профиль используют как стандартное решение для несущей подсистемы. Окрашенный профиль выбирают, если элемент будет частично виден в швах или требуется цветовое соответствие фасаду. Грунтованный вариант может применяться как подготовленный под дальнейшую окраску или специальные требования проекта.
НГ означает «негорючие». Для металлических элементов фасадной подсистемы это важный параметр, потому что каркас участвует в общей пожарной безопасности навесного фасада. Для кронштейнов указана группа горючести НГ.
Да, оцинкованные профили применяют с разными фасадными материалами: металлокассетами, профнастилом, композитными панелями, фиброцементными плитами и другими видами облицовки. Но схема профилей, шаг направляющих и тип крепежа должны подбираться под конкретный материал и расчетные нагрузки.
Для расчета нужны размеры фасада, тип облицовки, схема раскладки, шаг вертикальных и горизонтальных направляющих, количество проемов, углов, примыканий и высота здания. Кронштейны считают по шагу крепления и нагрузкам. Для точного расчета лучше использовать проект или замеры объекта.
Цена зависит от типа профиля, толщины металла, размера полок, длины, покрытия, объема заказа, количества кронштейнов, доборных элементов, крепежа, доставки и монтажных работ. Поэтому сравнивать нужно не только цену за погонный метр, но и стоимость всей фасадной подсистемы в сборе.
